1. 三相交流发电机基本结构

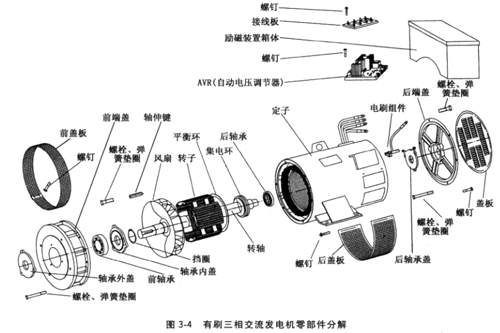

多次谐波激磁相电压交流沟通带发马达是在图已知有刷相电压数据同步带发马达架构基本条件上，在定子铁心槽中代替嵌有主线圈外，还嵌有多次谐波副线圈及基波副线圈。其定子线圈展开图图图甲。



（1）三次谐波副绕组。三次谐波副绕组是绕组节距为1/3定子槽极距的绕组，也可以说，每相三次谐波副绕组的总极数是该发电机极数的3倍。以一台4极、定子总槽数为36槽的发电机为例，定子槽极距= 36 ÷ 4 = 9槽，则三次谐波副绕组的绕组节距=1/3×9=3槽，其嵌线槽节距为1-4。这台发电机二次谐波副绕组的总极数=9×4=12极。三次谐波副绕组有单相的，也有三相的。一般小功率发电机的三次谐波副绕组采用单相，它结构最简单。功率较大的发电机的三次谐波副绕组多采用三相，其优点是定子铁心槽利用率高，经整流时整 流效率高。

（2）基波副绕组。为了使发电机自励建立电压顺利、可靠，三次谐波励磁三相同步发电机定子槽中除了三次谐波副绕组外还必须嵌有基波副绕组。基波副绕组的形状与主绕组相同，其节距也与主绕组相同，因此，基波副绕组用主绕组的绕线模绕制，只是匝数很少。

2. 三相交流发电机工作原理

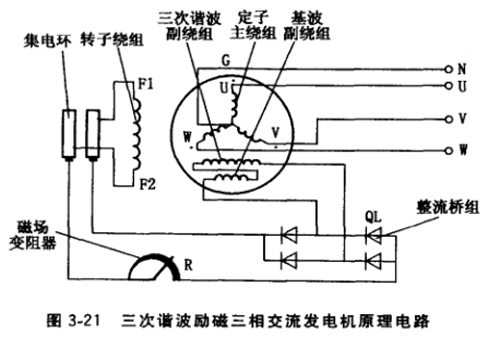

四次谐波励磁电调节器三相四线制交流活动并网发直流无刷无刷直流无刷电机原 理三极管如图甲随时3-21随时。在发送到并网来火力生产发电 机磁极铁心主交变电场中，不易杜绝地含有一款型奇次谐波重量，特殊是在定、旋转叶气隙为匀称结构特征的凸极式并网发直流无刷无刷直流无刷电机主交变电场中，四次谐波是水分含量的谐波重量，四次谐波励磁电调节器并网发直流无刷无刷直流无刷电机正是借助了这一种四次谐波交变电场。



负载时，凡是发交流电动机组机翻转视频叶磁极铁 心起剩磁磁感线，在剩磁磁感线中必有 3次谐波图像。当翻转视频叶翻转视频时，3次谐波线圈便自感应出3次谐波交流电流值，该交流电流值经整流桥组整流后，总需求翻转视频叶磁极线圈，当做发交流电动机组机整流开关电源，发交流电动机组机便建立联系负载交流电流值。调理磁感线变阻器，可把发交流电动机组机负载交流电流值整定在额定容量值。电率时，来发三相电机定子电机绕线含有电率，转变成电枢不起帮助交变电场，在直轴和交轴电枢不起帮助交变电场中，也含有2次谐波重量。若电率电率条件是较慢的，且旋转叶磁极极弧指数ap>2/3时，电枢不起帮助交变电场中的2次谐波重量对旋转叶主交变电场中的2次谐波重量起助磁帮助。其输出功率的调节率通常情况才能起到7%,但可根本考虑通常情况能量装备和电加热装备的居民用电要。针对输出功率导致精度要高的场景，要再配智能输出功率的调整器。
