本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发电站发电装置组供配开关箱的反应： 1、适当合理的分配权能耗。 2、快捷对电源电路的升降运行。 3、有较高的很安全安全防护分等级，能最直观的提示 三极管的导通情况。

项目名称：656KW柴油发动机发电站汽轮机单机配电箱主要元件明细清单
供配照明配电箱大部分部件明细
编号	名称大全	产品型号产品规格	工作单位	数目	生产商
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发交流电动热泵机组管理器	HGM6110	只	1	众智
3	发电厂机速比控制板	C2002	只	1	孚创
4	交流电开关电源输出模块	DC24V	只	1	众智
5	大型里头保险丝元件	HH54P    DC24V	只	2	正泰
6	不同规格的中小型中断电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

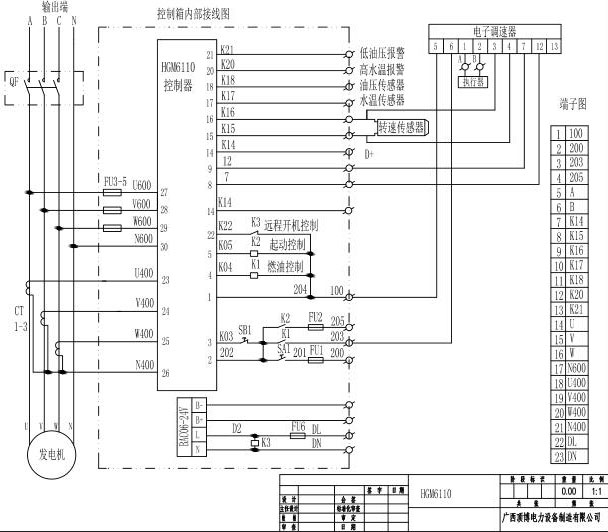

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.iyqgd.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
